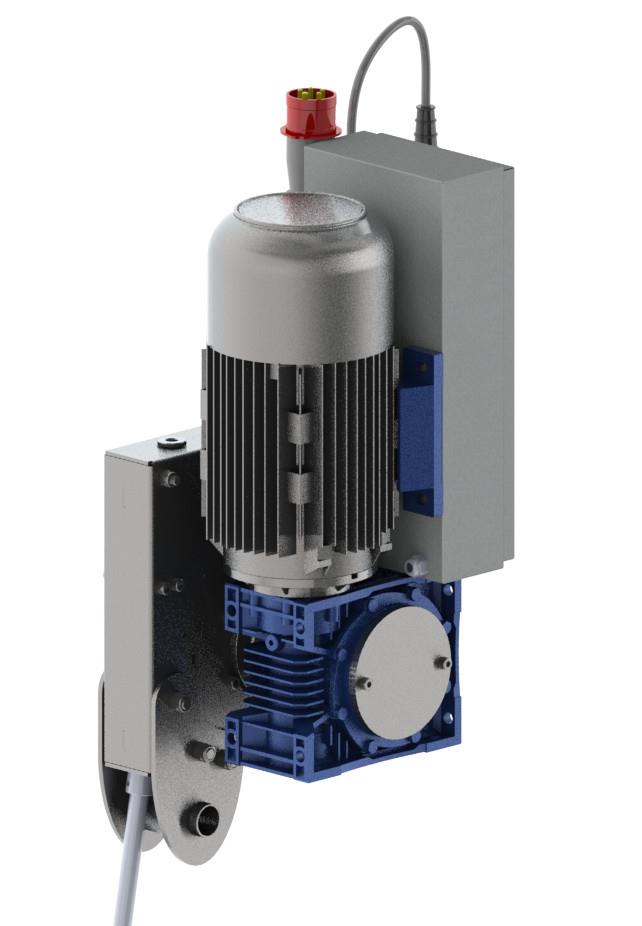

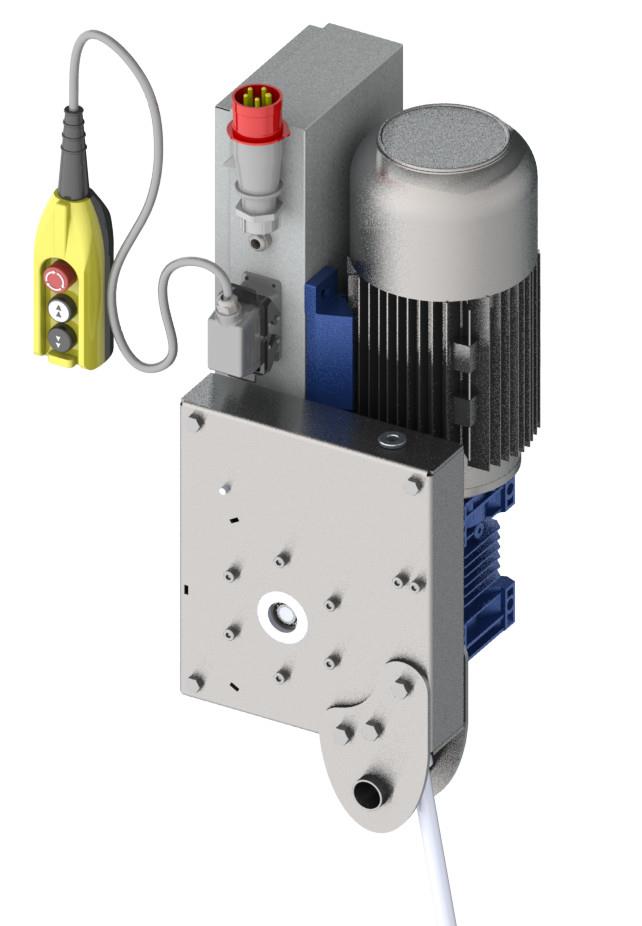

Asansör Montaj Vinci (Tırak)

Özel çelik bir halat üzerinde sonsuz tırmanma prensibi ile, yukarı veya aşağı yönde hareket eder.

ASANSÖR MONTAJ VİNCİ

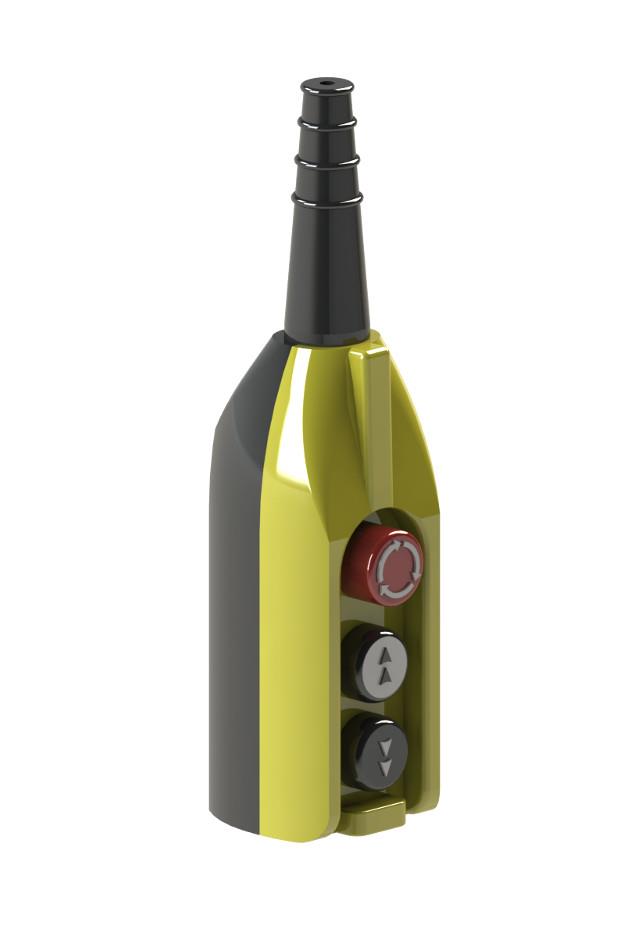

Yukarı, aşağı hareket bir kumana vasıtası ile 7m-17metre /dak olarak 2 farklı hızda gerçekleştirir. Derin kuyular ve yüksek çalışma mesafelerinde, asansör boşluklarında ray ve kapı montajların da, malzeme hatta personel taşımak için idealdir. sistem mevcut kabin üzerine bağlantı yapılarak kullanılmaktadır.
Güvenlik için fren bloklarını tetikleyen hız regülarörü ile kullanılmalıdır.

Taşıma Kapasitesi    : 1000Kg
Hız                            : 7–14 m/dk
Enerji                        : 380VAC 50-60Hz
Enerji Kablosu          : 5 x 2.5 TTR 3P 1N 1G Max Uzaklık 100m için
Halat Çapı                 : 10.3mm 5x26 PPC

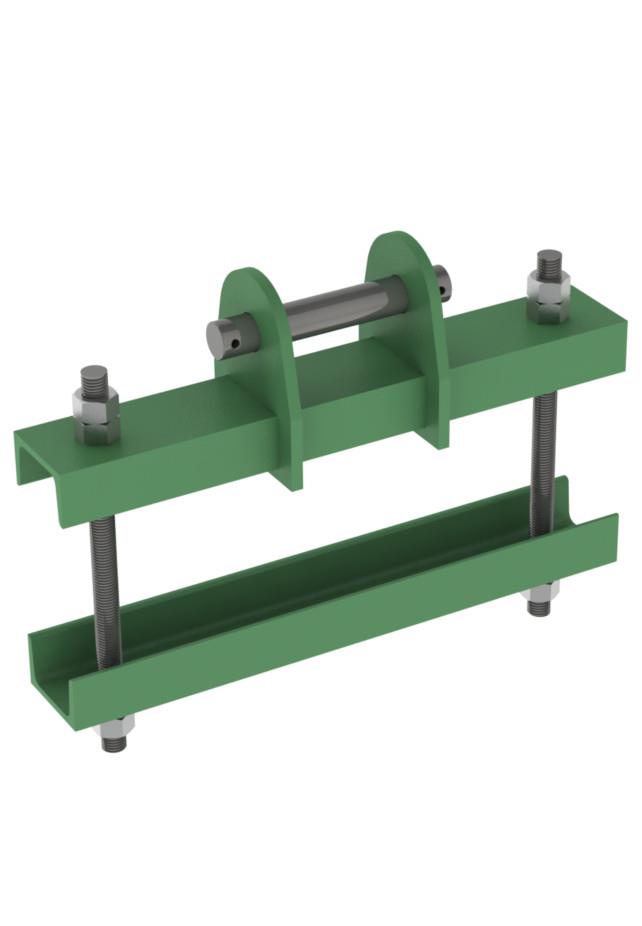

SÜSPANSİYON BAĞLANTI EKİPMANLARI

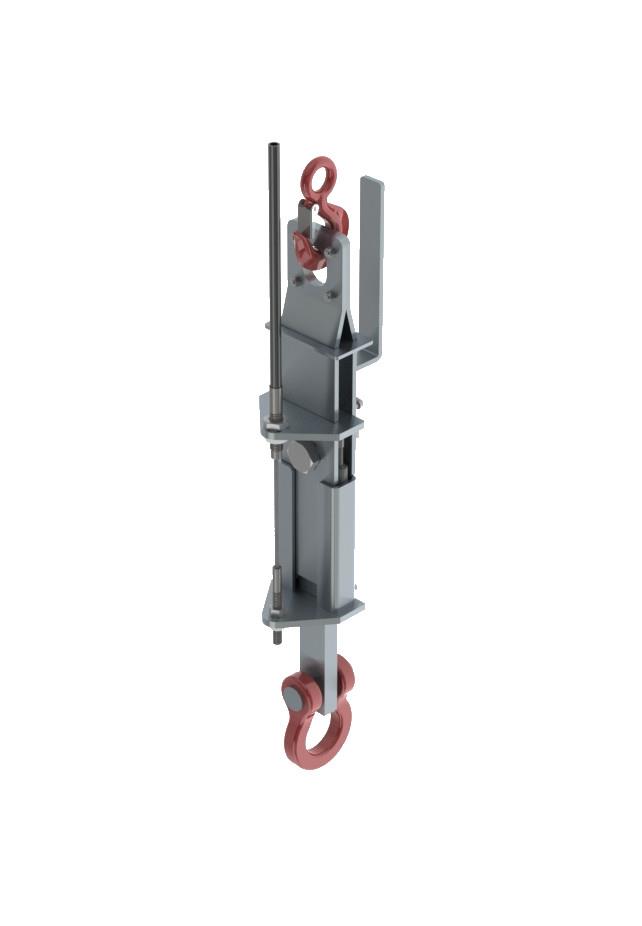

Konsol, Pim, Tij

Konsollar tijler yardımı ile sabitlenerek vincin süspansiyona monte edilerek aşıma noktası oluşturmak
için kullanılır.



TAVAN BAĞLANTI EKİPMANLARI

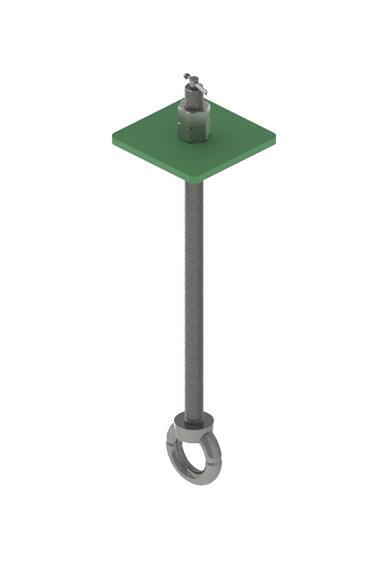

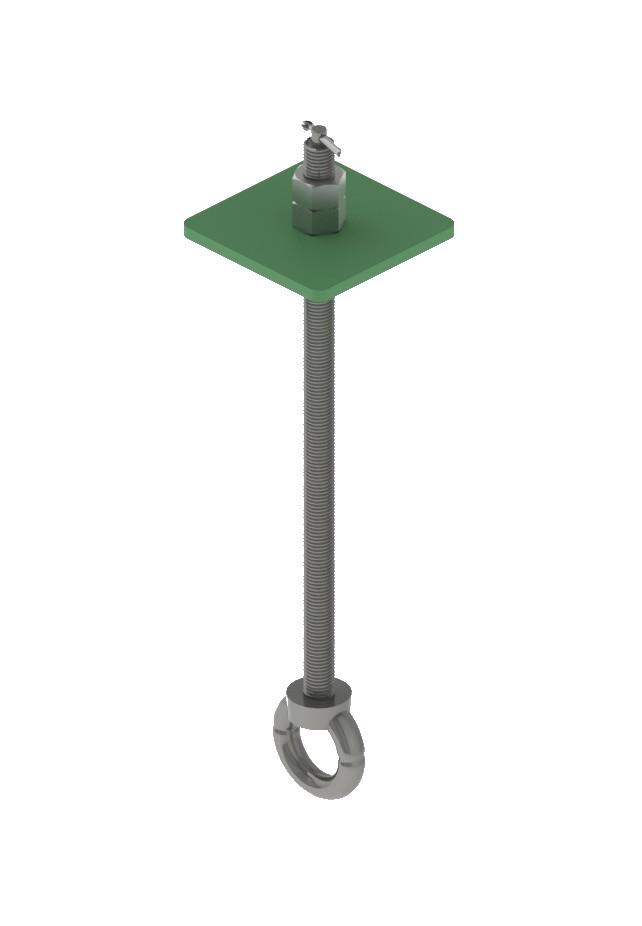

Mapa

Makine dairesinin tabanına 2 rayın merkezine açılacak deliğe monte edilerek taşıma noktası oluşturur.
Tek askıda halatın kancası mapaya takılır. palanga sisteminde makara mapaya takılır.

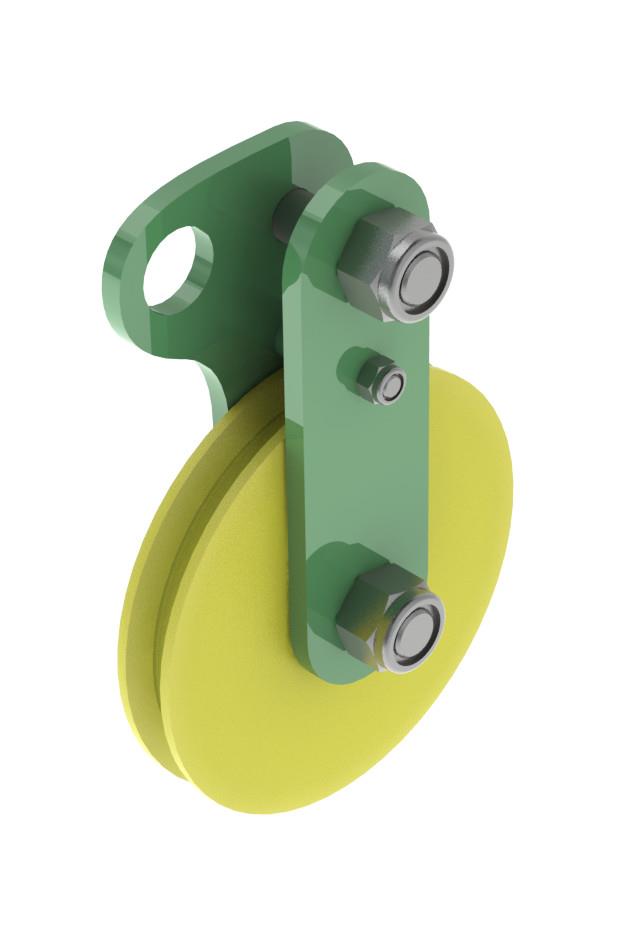

Makra
Palanga sisteminde halatı yönlendirmek için kullanılır.



FREN EKİPMANLARI

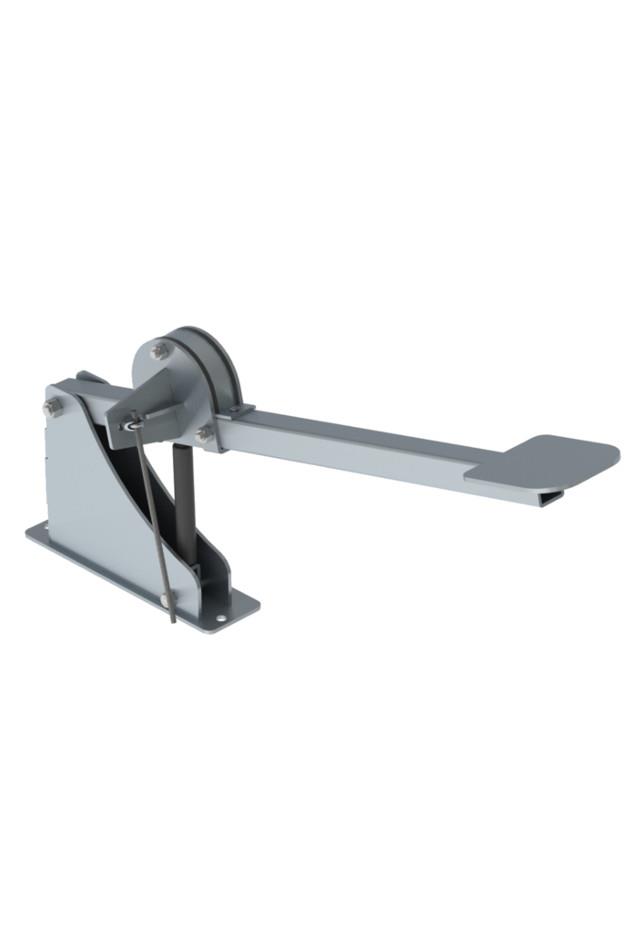

Manuel Fren


Manuel fren Asansör süspansiyonunun üerindeki fren bloklarının aşağı yön frenini tetikleyerek sistemi sürekli frende tutmaya yarar. Haretket etmek istendiğinde fren pedalına basılıp sistemin frenden çıkarılması gerekir.

Otomatik Fren
Otomatik fren taşıyıcı halatın yükten kurtulması durumUnda otomatik olarak devreye girer. Acil durumda asansör süspansiyonunun üzerindeki fren bloklarının aşağı yön frenini tetikleyerek sistemi frene sokar.



YARDIMCI EKİPMANLAR

Ray Taşıma Aparatı

Ray montajında kullanılan taşıyıcı bir ekipmandır. Yardımcı bir vincin ucuna takılarak montajı yapılmak istenen rayı istenilen seviyeye taşımaya yarar.

Ray Mastarı
Ray montajında kullanılan yardımcı bir ekipmandır. Rayın referans misinelerine göre uzaklığını ve karşılıklı rayların birbirlerine göre dönüklüğünü ölçmek için kullanılır.
