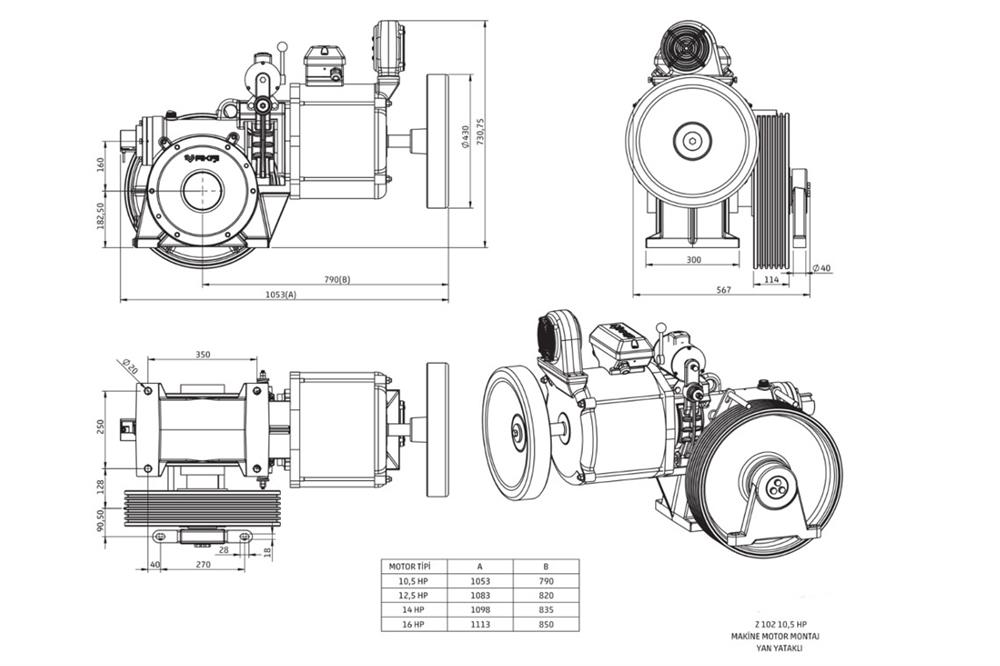

Z102-YAN YATAKLI DİŞLİLİ MAKİNE MOTORU-TEKNİK ÇİZİM

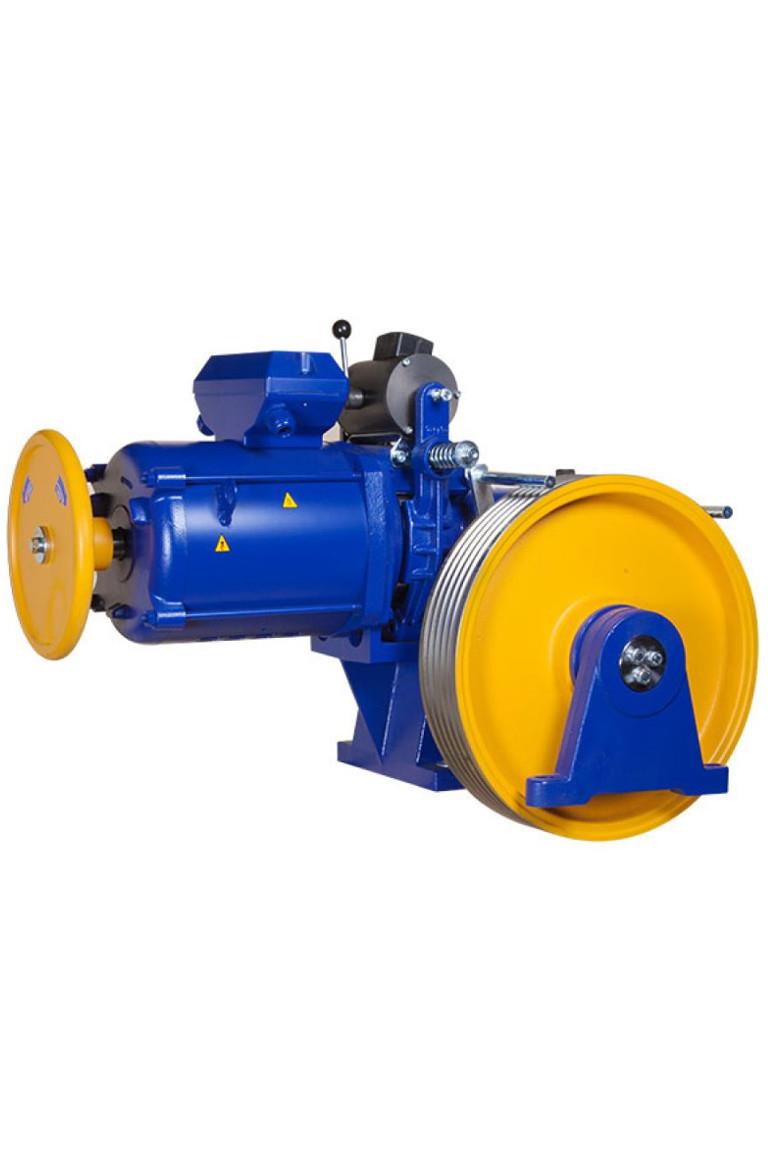

Akış ZF102 yan yataklı model makine motorunun,
Maksimum statik yükü 5.500 kg.’dır. 1:1 askı tipi sisteminde taşıma kapasitesi 320 ile 1.440 kg arasındadır. Maksimum 3,20 m/sn kabin hızı bulunmaktadır. 5,5 – 15 KW arası VVVF motor gücü seçenekleri bulunmaktadır.
Model
(Product Type)
|
Askı Tipi
(Suspension Type)
|
Kasnak Ölçüsü
(Pulley Size)
|
Statik Yük
(Static Load)
|
Kabin Hızı
(Car Speed)
|
Kapasite
(Capasity)
|
Oran
(Rotio)
|
ZF 102 5,50 KW |
1:1 |
500*5*10 |
5500 KG |
1,00 m/s |
720 KG |
39/1 |
620*5*10 |
5500 KG |
1,20 m/s |
600 KG |
39/1 |
500*5*10 |
5500 KG |
1,60 m/s |
500 KG |
49/2 |
620*4*10 |
5500 KG |
2,00 m/s |
400 KG |
49/2 |
500*4*10 |
5500 KG |
2,40 m/s |
320 KG |
46/3 |
ZF 102 7,50 KW |
1:1 |
500*6*10 |
5500 KG |
1,00 m/s |
1000 KG |
39/1 |
620*6*10 |
5500 KG |
1,20 m/s |
800 KG |
39/1 |
620*5*10 |
5500 KG |
2,00 m/s |
550 KG |
49/2 |
500*5*10 |
5500 KG |
2,40 m/s |
400 KG |
46/3 |
620*4*10 |
5500 KG |
3,20 m/s |
320 KG |
46/3 |
ZF 102 9,00 KW |
1:1 |
500*6*10 |
5500 KG |
1,00 m/s |
1125 KG |
39/1 |
620*6*10 |
5500 KG |
1,20 m/s |
960 KG |
39/1 |
500*5*10 |
5500 KG |
1,60 m/s |
800 KG |
49/2 |
620*5*10 |
5500 KG |
2,00 m/s |
630 KG |
49/2 |
500*5*10 |
5500 KG |
2,40 m/s |
525 KG |
46/3 |
620*4*10 |
5500 KG |
3,20 m/s |
450 KG |
46/3 |
ZF 102 11,00 KW |
1:1 |
500*7*10 |
5500 KG |
1,00 m/s |
1440 KG |
39/1 |
620*6*10 |
5500 KG |
1,20 m/s |
1125 KG |
39/1 |
500*6*10 |
5500 KG |
1,60 m/s |
1000 KG |
49/2 |
620*5*10 |
5500 KG |
2,00 m/s |
800 KG |
49/2 |
500*5*10 |
5500 KG |
2,40 m/s |
640 KG |
46/3 |
620*5*10 |
5500 KG |
3,20 m/s |
525 KG |
46/3 |
ZF 102 15,00 KW |
1:1 |
620*6*10 |
5500 KG |
2,00 m/s |
1050 KG |
49/2 |
500*6*10 |
5500 KG |
2,40 m/s |
880 KG |
46/3 |
620*5*10 |
5500 KG |
3,20 m/s |
720 KG |
46/3 |
